Urutan Kabel LAN yang Benar, Tingkatkan Kualitas Jaringan

Tahukah Anda bahwa masalah koneksi yang sering kita alami terkadang dari sesuatu yang tampak sederhana tetapi krusial, seperti urutan kabel LAN. Komponen ini mungkin terlihat sepele, tetapi sebenarnya memiliki peran besar dalam menjaga kualitas jaringan.

Jangan lagi melakukan kesalahan dalam menyusun urutan kabel LAN. Berikut cara mengoptimalkan instalasi jaringan melalui pemahaman yang menyeluruh mengenai konfigurasi kabel LAN.

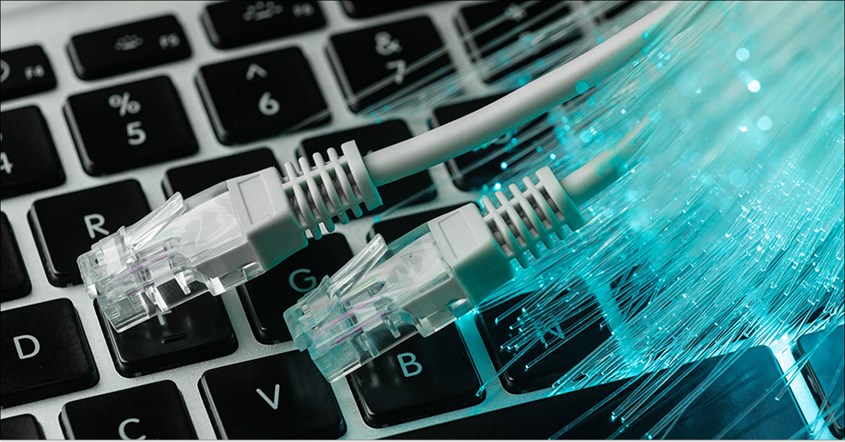

Mengapa Urutan Kabel LAN Harus Tepat?

Urutan kabel LAN bukanlah aturan tanpa dasar. Setiap susunan kabel memiliki pengaruh langsung terhadap kualitas jaringan Anda.

Bayangkan kabel LAN seperti jalur di jalan raya, di mana setiap jalur memiliki peran tertentu. Ada yang berfungsi untuk mengirim data, sementara yang lain untuk menerima.

BACA JUGA: Memiliki Fungsi Berbeda, Berikut Jenis-Jenis Keyboard yang Perlu Anda Ketahui

Jika urutannya tidak tepat, akan seperti membangun jalan yang tidak tertata, sehingga kendaraan bisa saling bertabrakan dan mengganggu kelancaran lalu lintas data.

Risiko Kesalahan Pemasangan

• Koneksi yang tidak stabil
• Transfer data yang lambat
• Kerusakan pada perangkat jaringan
• Gangguan komunikasi antar perangkat

Standar Warna Kabel LAN

Dalam dunia jaringan komputer, ada dua standar utama yang digunakan untuk urutan warna kabel LAN.

Urutan warna standar T568A adalah:

1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Cokelat
8. Cokelat

Urutan warna standar T568B adalah:

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Cokelat
8. Cokelat

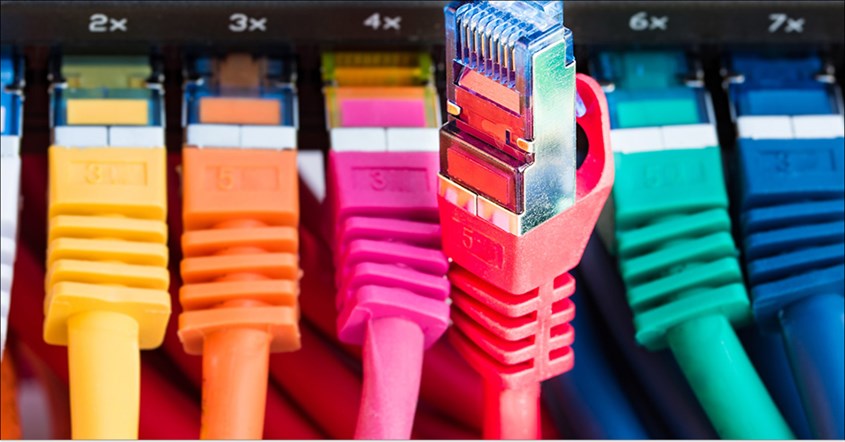

Urutan Kabel LAN Berdasarkan Jenisnya

Penting untuk memahami perbedaan dalam jenis susunan kabel, yakni kabel straight dan cross. Setiap jenis memiliki susunan dan metode pemasangan yang berbeda, disesuaikan dengan kebutuhan jaringan tertentu.

Berikut ini panduan pemasangan yang tepat untuk kabel straight dan kabel cross agar Anda dapat menghindari kesalahan dalam instalasi.

BACA JUGA: Fungsi Tombol F1 Sampai F12, Ini Penjelasan Selengkapnya

Urutan Kabel LAN Straight

Kabel straight menggunakan urutan yang sama di kedua ujungnya. Biasanya urutan kabel lan straight menggunakan standar T568B di kedua sisi.

1. Kupas bagian luar kabel sepanjang 2-3 cm
2. Luruskan kedelapan kabel kecil di dalamnya
3. Susun sesuai urutan T568B
4. Masukkan ke dalam konektor RJ45
5. Gunakan crimping tool untuk mengunci

Urutan Kabel LAN Cross

Kabel cross memiliki urutan berbeda di kedua ujungnya. Satu ujung menggunakan T568A dan ujung lainnya T568B.

1. Ujung pertama: gunakan susunan T568A
2. Ujung kedua: gunakan susunan T568B
3. Pastikan tidak ada kabel yang tertukar
4. Periksa kembali sebelum melakukan urutan crimping kabel LAN

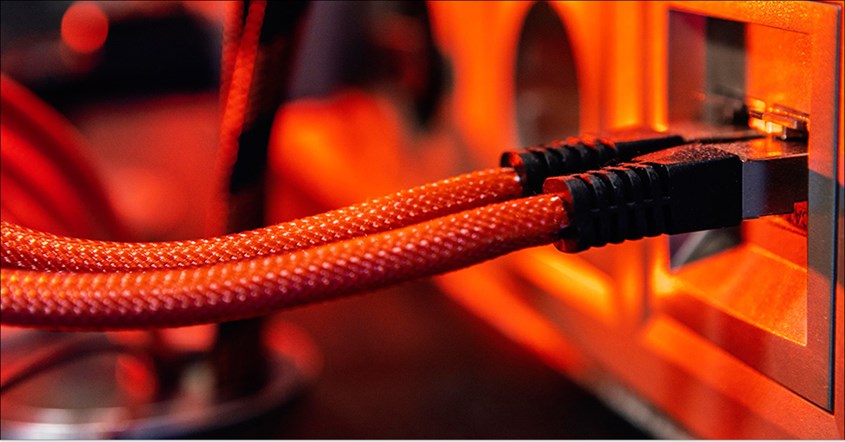

Perbedaan Kabel Straight dan Cross

Kabel LAN dibedakan menjadi dua tipe utama: kabel straight dan kabel cross, yang memiliki fungsi serta konfigurasi warna yang berbeda. Berikut ini penjelasan mengenai perbedaan mendasar dan fungsi kabel crossover dan straight.

Fungsi

Kabel Straight: Digunakan untuk menyambungkan perangkat yang berlainan jenis, seperti komputer dengan switch, komputer dengan router, atau switch dengan hub. Artinya, kabel ini dipakai ketika kedua perangkat memiliki tipe port yang berbeda.

Kabel Cross: Berfungsi untuk menghubungkan perangkat sejenis, seperti komputer ke komputer atau switch ke switch. Kabel ini memungkinkan komunikasi langsung antara perangkat tanpa memerlukan alat perantara.

Urutan Kabel Straight (warna)

Kabel Straight: Memiliki urutan warna yang sama di kedua ujungnya. Misalnya, jika urutan di ujung pertama adalah:

• Putih – Orange
• Orange
• Putih – Hijau
• Biru
• Putih – Biru
• Hijau
• Putih – Coklat
• Cokelat

Maka urutan di ujung kedua juga akan persis sama.

Urutan Kabel Cross (warna): Memiliki urutan warna yang berbeda di setiap ujungnya. Ujung pertama mungkin mengikuti urutan yang sama seperti kabel straight, tetapi ujung kedua akan disilangkan. Contohnya:

Ujung 1:

• Putih – Orange
• Orange
• Putih – Hijau
• Biru
• Putih – Biru
• Hijau
• Putih – Coklat
• Cokelat

Ujung 2:

• Putih – Hijau
• Hijau
• Putih – Orange
• Biru
• Putih – Biru
• Orange
• Putih – Coklat
• Cokelat

Penggunaan Umum

Kabel Straight: Biasanya digunakan dalam jaringan yang lebih besar dan kompleks, di mana perangkat-perangkat yang terhubung memiliki port yang berbeda jenis.

Kabel Cross: Lebih umum digunakan dalam pengaturan peer-to-peer (P2P) untuk koneksi langsung antara dua perangkat sejenis.

Perbedaan mendasar antara kabel straight dan kabel cross terletak pada fungsi serta susunan warnanya.

Kabel straight memiliki urutan warna yang sama di kedua ujung dan biasanya digunakan untuk menghubungkan perangkat yang berbeda jenis, sedangkan kabel cross memiliki susunan warna yang disilangkan di kedua ujungnya dan berfungsi untuk menghubungkan perangkat sejenis.

Fungsi dan Kegunaan Kabel LAN

Kabel LAN memiliki peran penting dalam jaringan komputer sebagai media utama untuk mentransmisikan data. Layaknya pipa yang mengalirkan air, kabel LAN mengalirkan data digital antar perangkat dalam jaringan.

Meski menawarkan banyak keunggulan, kabel LAN juga memiliki beberapa keterbatasan. Berikut adalah fungsi, kelebihan, dan kekurangan dari kabel LAN dalam jaringan komputer.

Peran dalam Jaringan Komputer

Kabel LAN berfungsi sebagai saluran utama untuk mentransmisikan data dalam jaringan komputer. Jika diibaratkan seperti pipa air, kabel ini mengalirkan data digital dari satu perangkat ke perangkat lainnya, memastikan komunikasi jaringan berjalan lancar.

Kelebihan dan Keterbatasan

Kelebihan:

• Koneksi lebih stabil
• Kecepatan transfer data tinggi
• Keamanan lebih terjamin
• Tidak terpengaruh interferensi

Keterbatasan:

• Jarak maksimal 100 meter
• Membutuhkan instalasi fisik
• Mobilitas terbatas
• Rawan kerusakan fisik

Memahami urutan kabel LAN sangat penting untuk membangun jaringan yang andal. Dengan mengetahui fungsi dan perbedaan setiap jenis kabel, Anda dapat memilih serta memasang kabel yang sesuai dengan kebutuhan jaringan.
